Come funziona lo stampaggio a iniezione: Processo completo passo dopo passo

Componenti chiave di una macchina per lo stampaggio a iniezione

Una macchina per lo stampaggio a iniezione è composta da diverse unità principali che lavorano di concerto per trasformare i pellet di polimero in pezzi di precisione. Ogni sottosistema ha un ruolo distinto, dalla chiusura dello stampo alla fusione della resina e al controllo delle condizioni del ciclo. La comprensione di questi componenti aiuta a scegliere le dimensioni della macchina, il tipo di azionamento e le caratteristiche ausiliarie più adatte alle vostre esigenze di produzione.

L'unità di serraggio

Il gruppo di chiusura tiene unite le metà dello stampo ad alta pressione durante l'iniezione. I suoi elementi principali sono:

• Piani fissi e mobili: Piastre piatte in acciaio che sostengono le due metà dello stampo. La piastra mobile scorre via per aprire lo stampo dopo ogni ciclo.
• Barre per cravatte: Quattro o più aste cilindriche che guidano e sostengono le piastre, impedendo la deflessione sotto la forza della pinza.
• Meccanismo di forza del morsetto: Gli attuatori idraulici o elettrici generano la forza, espressa in tonnellate, necessaria per resistere alle pressioni di apertura dello stampo. La scelta della forza di chiusura corretta dipende dalla superficie del pezzo e dalla pressione di iniezione, per evitare la formazione di bolle o la separazione dello stampo.

Un'attenta selezione della forza di chiusura garantisce la tenuta dello stampo, riduce al minimo i danni alle attrezzature e offre una qualità costante dei pezzi per migliaia di cicli.

L'unità di iniezione

L'unità di iniezione è responsabile della plastificazione e dell'iniezione del polimero fuso. Gli elementi chiave includono:

• Hopper: Un contenitore a forma di imbuto che alimenta i pellet di polimero nella botte, spesso dotato di un dispositivo anti-bridging o di un deumidificatore per i materiali igroscopici.
• Botte e riscaldatori: Una camera cilindrica con più zone di riscaldamento (alimentazione, compressione, dosaggio) controllate entro ±2 °C per ottenere una fusione uniforme.
• Vite a ricircolo: Miscela e trasporta il materiale, con un rapporto L/D (lunghezza/diametro) tipicamente compreso tra 18:1 e 24:1 per un controllo ottimale della fusione e della contropressione.
• Ugello: L'interfaccia tra il cilindro e lo stampo, disponibile come pozzetto a freddo o tipo shut-off per evitare sbavature e garantire un flusso ripetibile.

La scelta di un'unità di iniezione con il giusto design della vite e la giusta capacità del cilindro è fondamentale per la lavorazione di diversi polimeri e per il raggiungimento dei volumi di iniezione desiderati.

L'assemblaggio dello stampo

Lo stampo stesso è il cuore dell'operazione, diviso in due parti: nucleo e cavità. Le sue caratteristiche principali sono:

• Piastre per anime e cavità: Inserti lavorati con precisione che formano la geometria del pezzo. I materiali vanno dall'alluminio per i prototipi agli acciai da utensili temprati (P20, H13) per i grandi volumi.
• Canali di raffreddamento: Passaggi in rete che fanno circolare acqua o glicole, fondamentali per regolare il tempo di ciclo ed evitare deformazioni.
• Sistema di espulsione: Perni o manicotti integrati nella piastra posteriore per liberare i pezzi; il loro posizionamento è ottimizzato per proteggere le superfici estetiche.
• Configurazione dello stampo.singola o multi-cavitàIl raffreddamento conformale e le superfici strutturate determinano sia la produttività dei pezzi che le esigenze di manutenzione a lungo termine.
• Design di guide e cancelli: Canali interni che guidano la fusione nella cavità. Il tipo di gate influenza il comportamento di riempimento, le dimensioni delle vestigia e la stabilità del ciclo.

La configurazione dello stampo - singola o multicavità, raffreddamento conforme, superfici strutturate - determina sia la produttività dei pezzi che le esigenze di manutenzione a lungo termine.

Sistemi ausiliari e controlli

Oltre alle unità principali, le moderne presse a iniezione incorporano sistemi di supporto che migliorano la sicurezza, l'efficienza e l'automazione:

• Sistemi di trasmissione: Gli azionamenti idraulici, elettrici o ibridi offrono ciascuno compromessi in termini di consumo energetico, velocità e precisione.
• Regolatori di temperatura: Unità PID che mantengono costanti le temperature del cilindro e dello stampo, garantendo la ripetibilità delle proprietà del materiale.
• Interblocchi di sicurezza e protezioni delle macchine: Arresti di emergenza, barriere fotoelettriche e sensori per porte proteggono gli operatori e sono conformi agli standard normativi.
• Interfacce di automazione: È possibile integrare robotica, collegamenti al trasportatore e sensori nello stampo per la rimozione dei pezzi, l'ispezione durante il processo e la raccolta dei dati.

La scelta della giusta combinazione di funzioni ausiliarie snellisce la produzione, migliora la sicurezza dell'operatore e garantisce un controllo di processo tracciabile: considerazioni fondamentali per qualsiasi ambiente di produzione ad alto volume.

Tecniche comuni di stampaggio a iniezione e variazioni

Mentre il ciclo di base fusione→ iniezione→ raffreddamento→ iniezione rimane lo stesso, lo stampaggio a iniezione comprende una serie di processi specializzati. Ogni tecnica offre vantaggi unici, sia per quanto riguarda le proprietà dei materiali, la complessità dei pezzi o il volume di produzione. Di seguito, illustriamo le varianti più diffuse e quando applicarle.

Stampaggio a iniezione di termoplastici

Lo stampaggio a iniezione di materiali termoplastici è la forma più comune del processo. Qui, pellet di polimeri come polipropilene (PP), acrilonitrile butadiene stirene (ABS) e policarbonato (PC) vengono fusi, iniettati nello stampo, raffreddati e quindi espulsi. Poiché i materiali termoplastici possono essere riscaldati e riutilizzati, sono ideali sia per la prototipazione che per i grandi volumi. Il processo offre tolleranze strette, buone finiture superficiali e tempi di ciclo rapidi, spesso inferiori a un minuto per i pezzi piccoli. Le applicazioni tipiche spaziano dai beni di consumo (giocattoli, custodie) ai componenti strutturali dell'industria automobilistica ed elettronica.

Stampaggio di gomma siliconica liquida (LSR)

Lo stampaggio di LSR tratta polimeri termoindurenti che polimerizzano in modo irreversibile sotto calore e pressione. Il silicone liquido bicomponente viene dosato con precisione, miscelato in un miscelatore statico e iniettato in uno stampo a temperatura controllata. Una volta indurito, il pezzo presenta un'eccellente resistenza al calore, inerzia chimica e biocompatibilità, caratteristiche essenziali per i dispositivi medici, le guarnizioni e i componenti per uso alimentare. Poiché l'indurimento avviene in pochi secondi, i tempi di ciclo sono paragonabili a quelli dei materiali termoplastici. L'utensileria a due riprese può combinare l'LSR su anime rigide, creando guarnizioni integrate su alloggiamenti in plastica senza assemblaggio secondario.

Modanature e sovrastampaggi a inserto

Lo stampaggio a inserto integra inserti preconfezionati - spesso boccole metalliche o componenti filettati - direttamente nel pezzo. L'inserto viene inserito nello stampo prima dell'iniezione e il polimero lo incapsula durante il ciclo. In questo modo si creano connessioni meccaniche robuste per elementi di fissaggio, cuscinetti o contatti elettrici.

Il sovrastampaggio, invece, prevede l'iniezione di un polimero su un altro. Un esempio comune è quello di un'impugnatura in plastica rigida sovrastampata con un elastomero termoplastico morbido (TPE) o TPU per migliorare l'ergonomia e la presa. Pensate a una custodia per smartphone: un guscio in PC rigido con uno strato esterno in TPU che assorbe gli urti. Sia lo stampaggio a inserto che il sovrastampaggio eliminano le fasi di post-lavorazione, riducono i costi di assemblaggio e migliorano l'integrità dei pezzi.

Tecniche avanzate: Microstampaggio e assistito da gas

Lo stampaggio assistito da gas inietta gas inerte (tipicamente azoto) nel fronte di fusione, creando sezioni cave o semi-cave. Ciò riduce l'uso di materiale e le sollecitazioni interne nei pezzi spessi, ideali per pannelli di grandi dimensioni, componenti automobilistici o maniglie. Il canale del gas riduce inoltre al minimo i segni di affondamento e accorcia i tempi di ciclo accelerando la solidificazione.

Il microstampaggio risponde alle esigenze di componenti minuscoli e di precisione. Il peso dei pallini può essere inferiore a 0,1 g e le viti e gli ugelli specializzati mantengono l'omogeneità della colata a pressioni elevate (fino a 2.000 bar). Le applicazioni più comuni includono micro-ingranaggi per pompe mediche, dispositivi micro-fluidici e connettori miniaturizzati. Questa tecnica richiede un controllo accurato della temperatura, dell'alimentazione e della precisione dello stampo per produrre pezzi ripetibili che misurano pochi millimetri o meno.

Scegliendo la variante giusta - termoplastica, LSR, inserimento/sovrastampaggio o metodi avanzati - gli ingegneri possono personalizzare il processo di stampaggio a iniezione in base ai requisiti funzionali, alle prestazioni del materiale e alla scala di produzione.

Progettazione per lo stampaggio a iniezione (Best Practices DFM)

Quando si tratta di stampaggio a iniezione, una buona progettazione è la prima difesa contro costose revisioni e ritardi di produzione. Seguire le linee guida del Design for Manufacturing (DFM) assicura che i pezzi siano funzionali e facili da produrre. Qui di seguito, illustriamo le considerazioni più importanti - dallo spessore delle pareti alla finitura della superficie - che vi aiuteranno ad ottenere il risultato giusto al primo tentativo.

Spessore e uniformità della parete

Uno spessore costante delle pareti è fondamentale per evitare difetti come segni di affondamento, deformazioni e tensioni interne. Come regola generale:

• Puntare su pareti tra 1 mm e 3 mma seconda del polimero e delle dimensioni del pezzo.
• Mantenere uno spessore uniforme su tutta la superficie; le transizioni improvvise creano concentrazioni di sollecitazioni.
• Nelle aree in cui è inevitabile la presenza di sezioni più spesse, introdurre ondulazioni o anime per ridurre la massa senza alterare la geometria esterna.

Le pareti uniformi si raffreddano a una velocità simile, riducendo al minimo il ritiro differenziale e il rischio di vuoti. Se il progetto richiede uno spessore variabile, è opportuno miscelare le transizioni con raggi generosi (vedere la sezione successiva) e considerare l'aggiunta di canali di raffreddamento conformi in prossimità delle zone più spesse.

Angoli di sformo, filetti e posizionamento delle caratteristiche

Gli angoli di sformo e i filetti svolgono un ruolo fondamentale sia per l'espulsione dei pezzi che per l'integrità strutturale:

• Angoli di sformo: Applicare almeno 1-2° su tutte le facce verticali. Le superfici strutturate o opache possono richiedere fino a 3° per evitare che si verifichino graffi.
• Filetti: Utilizzare raggi di 0,5-1,0 mm sugli angoli interni per distribuire il carico ed evitare le sollecitazioni. Gli ampi raggi migliorano anche il flusso di fusione attorno agli angoli.
• Posizionamento delle caratteristiche: Mantenere i fori, le scanalature e le bugne lontano dalle sedi dei perni di espulsione e dalle vestigia dei cancelli. Se possibile, posizionare gli elementi critici sul lato non cosmetico.

Progettando le funzioni in funzione dell'espulsione, si riducono i tempi di ciclo, si migliora la resa e si proteggono le superfici visibili dai segni.

Sottotagli, bocchette, nervature e cancelli

Le caratteristiche complesse richiedono utensili speciali o modifiche al progetto:

• Sottotagli: Quando è inevitabile, utilizzare azioni laterali, sollevatori o nuclei di scorrimento. Questi meccanismi comportano un costo aggiuntivo, quindi vanno riservati agli interblocchi essenziali e agli incastri a scatto.
• I capi: Per evitare di affondare, mantenere lo spessore della parete del raccordo a 50-60% della parete circostante. Sostenere i capi alti con costole che non sono più di 60% dello spessore della parete adiacente.
• Costole: Aggiungere resistenza senza eccedere nel materiale. Costole di design a 30-50% dello spessore della parete e di rinforzo con filetti alla base per garantire un flusso uniforme.
• Posizione del cancello: Scegliere un cancello che favorisca un riempimento equilibrato. I tipi di cancello più comuni sono:
  • Cancelli a linguetta per le corse generiche e convenienti.
  • Cancelli con punta a caldo per le parti estetiche, lasciando vestigia minime.
  • Cancelli a spillo o a tunnel quando la rimozione del cancello è difficile dopo lo stampaggio.

Il corretto posizionamento di cancelli e nervature non solo ottimizza il riempimento, ma riduce anche il tempo di ciclo e la deformazione.

Finiture di superficie e opzioni di texture

La finitura superficiale influisce sia sull'aspetto che sulla producibilità. Le texture più ruvide richiedono un maggiore sforzo, mentre le aree lucidate a specchio possono richiedere solo uno sforzo minimo:

• Livelli di finitura SPI: C1 (pietra a grana 600), B1 (carta a grana 600), A2 (tampone diamantato) per un aspetto lucido.
• Texture opaca: PM-T1 (sabbiatura leggera) o PM-T2 (sabbiatura media) nascondono le piccole imperfezioni e aumentano i requisiti di stesura.
• Texture personalizzateSe avete bisogno di modelli speciali o di una presa migliore, assicuratevi che l'acciaio dello stampo sia trattato con la giusta durezza e che la profondità della texture non superi 0,2 mm, altrimenti potrebbe intrappolare l'aria e ostacolare l'espulsione.

Infine, quando si selezionano additivi, coloranti o ritardanti di fiamma, verificare che siano conformi a Conformità REACH. Gli elenchi delle restrizioni vengono aggiornati regolarmente, quindi controllate il database dell'Agenzia europea per le sostanze chimiche (ECHA) per conoscere i requisiti più recenti.

Applicando queste best practice DFM fin dalle prime fasi dei vostri modelli CAD, eviterete molte insidie comuni, ridurrete le costose prove di stampo e otterrete una transizione fluida dalla progettazione alla produzione.

Selezione del materiale e degli additivi

La scelta del giusto polimero e del pacchetto di additivi è un passo fondamentale nello stampaggio a iniezione. La resina di base determina le prestazioni meccaniche, termiche e chimiche di un pezzo, mentre i riempitivi e i coloranti personalizzano proprietà come la rigidità, la conduttività o l'estetica. Una combinazione consapevole riduce i tempi di ciclo, minimizza i difetti e garantisce la conformità alle normative, un aspetto fondamentale per i settori dal medicale all'automobilistico. Nelle sezioni che seguono, confrontiamo i termoplastici con i termoindurenti, delineiamo le scelte più comuni di resina, discutiamo le strategie di rinforzo e di colore e passiamo in rassegna le considerazioni ambientali e normative.

Termoplastici e termoindurenti

I materiali termoplastici si ammorbidiscono quando vengono riscaldati, consentendo di riciclare e rilavorare i pezzi all'infinito. Questa natura rifondibile si adatta alle applicazioni che richiedono una prototipazione rapida, un facile cambio di materiale o la rigenerazione. I casi d'uso più comuni includono i beni di consumo, gli imballaggi e i componenti interni delle automobili.

I termoindurenti, invece, subiscono una reticolazione chimica irreversibile durante l'indurimento. Una volta induriti, resistono a temperature più elevate e agli agenti chimici, ma non possono essere rimodellati. Le applicazioni tipiche includono isolanti elettrici, guarnizioni per alte temperature e compositi strutturali. La scelta tra queste due famiglie dipende dalle condizioni di utilizzo finale: se le priorità sono la rifusione e la rapidità di trasformazione, prevalgono i termoplastici; per la stabilità dimensionale in presenza di calore e ambienti aggressivi, i termoindurenti hanno la meglio.

Resine ingegneristiche e di base comuni

Una manciata di polimeri domina lo stampaggio a iniezione grazie al loro equilibrio tra costo, lavorabilità e prestazioni:

- Polipropilene (PP): Leggero, resistente agli agenti chimici e conveniente. Ideale per cerniere, contenitori e finiture automobilistiche.
- Polistirene (PS): Rigido e trasparente, si adatta bene agli involucri monouso, agli imballaggi e ai componenti isolanti, ma è fragile e sensibile ai solventi.
- Acrilonitrile butadiene stirene (ABS): Robusto, resistente agli urti e lavorabile. È comune negli involucri elettronici, nei componenti automobilistici e nei prodotti di consumo.
- Policarbonato (PC): Elevata resistenza agli urti e al calore (fino a ~135 °C), trasparente. Utilizzato nelle lenti dei fari automobilistici, nei dispositivi medici e nelle apparecchiature di sicurezza.
- Nylon (PA): Eccellenti proprietà di usura e fatica, con una resistenza al calore da moderata a elevata. Si trova in ingranaggi, cuscinetti e componenti tessili; l'assorbimento dell'umidità deve essere gestito.
- Etere polietere chetone (PEEK): Resina ingegneristica di qualità superiore con un'eccezionale resistenza chimica e termica (fino a ~260 °C). Utilizzata nel settore aerospaziale, negli impianti medici e nelle guarnizioni ad alte prestazioni.

La scelta di una resina comporta la valutazione del modulo di trazione, dell'allungamento a rottura, della temperatura di deflessione termica e della compatibilità chimica con l'ambiente operativo. Molti fornitori pubblicano schede tecniche che riassumono questi parametri chiave.

Riempitivi, rinforzanti e coloranti

Gli additivi ampliano le capacità di un polimero e aprono nuove applicazioni:

• Fibra di vetro o di carbonio: Aumenta la rigidità e la stabilità dimensionale; il carico comune è di 10-30 % in peso. Attenzione all'aumento della fragilità e ai potenziali problemi di flusso in pareti sottili.
• Riempitivi minerali (talco, mica): Migliorano la durezza e riducono il ritiro; sono convenienti ma possono aumentare la viscosità.
• Stabilizzatori e inibitori UV: Proteggere le parti esterne dalla fotodegradazione.
• Riempitivi conduttivi (nerofumo, fibre di acciaio inossidabile): Forniscono una schermatura EMI/RFI negli alloggiamenti dei componenti elettronici.
• Coloranti: Dai pellet masterbatch ai concentrati liquidi, la corrispondenza dei colori segue flussi di lavoro che tengono conto della consistenza da lotto a lotto e dell'effetto dei pigmenti sul flusso di fusione.

Uno scambio collaborativo con i fornitori di materiali e gli stampatori assicura una corretta dispersione, livelli di carico ottimali e un impatto minimo sul tempo di ciclo.

Considerazioni ambientali e normative

Gli additivi per lo stampaggio a iniezione devono essere conformi a normative in continua evoluzione, come ad esempio RAGGIUNGERE e RoHS. Ad esempio, i coloranti a base di cadmio o alcuni ritardanti di fiamma possono essere soggetti a restrizioni nell'ambito dell'Agenzia europea delle sostanze chimiche. sostanze estremamente preoccupanti elenco. Le migliori pratiche includono:

• Verifica delle dichiarazioni dei fornitori e delle schede di sicurezza di tutti gli additivi.
• Preferendo, ove possibile, polimeri a base biologica o riciclati.
• Progettazione di componenti per la riciclabilità a valle, riducendo al minimo i materiali misti.

Rimanendo al passo con gli aggiornamenti normativi e scegliendo materiali sostenibili, non solo si soddisfano i requisiti di conformità, ma si riduce anche l'impatto ambientale e si rafforza la gestione dei prodotti.

Utensili per stampi: Progettazione, fabbricazione e ciclo di vita

Uno stampo robusto è la pietra miliare di qualsiasi progetto di stampaggio a iniezione di successo. Dalla geometria CAD iniziale fino all'utensile in acciaio temprato pronto per la produzione, ogni fase del ciclo di vita dello stampo influisce sulla qualità del pezzo, sul tempo di ciclo e, in ultima analisi, sui vostri profitti. In questa sezione analizzeremo come vengono progettati gli stampi, i processi utilizzati per dar loro vita e le routine di manutenzione che li mantengono in funzione per centinaia di migliaia o addirittura milioni di cicli.

Materiali e durezza degli utensili

La scelta del giusto acciaio per utensili influisce sia sulle prestazioni che sui costi. Le scelte più comuni includono:

• Alluminio (es. 7075-T6): Ideale per i prototipi e i bassi volumi di produzione (≤10.000 pezzi). Gli stampi in alluminio si lavorano in modo rapido ed economico, ma si usurano più rapidamente con cicli ad alta pressione.
• Acciaio P20: Un acciaio per stampi precompresso (28-32 HRC) adatto a utensili di uso generale. Prevede 100.000-500.000 colpi con un raffreddamento e una manutenzione adeguati.
• H13 Acciaio: Un acciaio da lavorazione a caldo (45-52 HRC) che resiste alla fatica termica e all'abrasione. Gli stampi H13 possono fornire 500.000-1.000.000 di colpi, il che li rende popolari nel settore automobilistico e dell'elettronica di consumo.
• Acciaio inox 420: Grazie alla resistenza alla corrosione e alla buona lucidabilità (48-50 HRC), l'inossidabile 420 viene utilizzato quando si tratta di materiali aggressivi o di cicli di lavaggio. La durata dei colpi è paragonabile a quella dell'H13, ma con una maggiore longevità in ambienti umidi o esposti a sostanze chimiche.

La scelta del materiale dipende dai volumi previsti, dalla complessità del pezzo e dal budget. Gli stampi per prototipi in alluminio consentono di convalidare rapidamente i progetti, mentre gli acciai temprati si ripagano con la produzione di alti volumi.

Processo di fabbricazione degli stampi

La trasformazione di un progetto CAD in uno strumento di precisione comporta diverse fasi chiave:

1. Fresatura CNC: Il materiale sfuso viene rimosso per formare le piastre del nucleo e della cavità. I tagli di sgrossatura ad alta velocità sono seguiti da passaggi di finitura di precisione per ottenere tolleranze ristrette.
2. Lavorazione a scarica elettrica (EDM): I sottosquadri critici, i dettagli fini e i canali di raffreddamento vengono tagliati con l'elettroerosione a filo o a tuffo, garantendo la precisione geometrica di elementi complessi.
3. Lucidatura e testurizzazione: Vengono applicate finiture superficiali che vanno dalla lucidatura a specchio per la chiarezza ottica alla struttura a cordoli per la presa. La qualità costante della superficie favorisce anche il distacco dei pezzi.

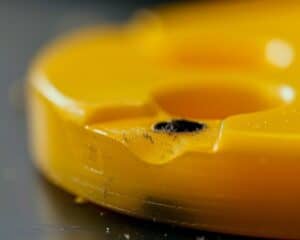

4. Montaggio e prova di funzionamento: Una volta installate le piastre, i sistemi di espulsione e le guide di scorrimento, lo stampo viene montato su una pressa per la convalida del primo colpo. Le corse di prova verificano i modelli di riempimento, i tempi di ciclo e le prestazioni di raffreddamento. Eventuali colpi corti, linee di saldatura o punti caldi vengono risolti con una messa a punto o con inserti in acciaio.

Questo flusso di fabbricazione coinvolge in genere team interdisciplinari di progettisti di utensili, macchinisti e ingegneri di processo che lavorano insieme per raggiungere dimensioni critiche e requisiti di ciclo.

Manutenzione e ispezione degli utensili

Il ciclo di vita di una muffa dipende da una cura proattiva:

• Monitoraggio dell'usura: Ispezionare regolarmente le facce della cavità centrale, le linee di separazione e i fori dei perni di espulsione per rilevare eventuali segni di abrasione o corrosione. Registrare il conteggio dei colpi e programmare la ristrutturazione quando i segni di usura si avvicinano a 20-30 % della durata prevista.
• Controlli di allineamento: Assicurare il parallelismo delle piastre e l'integrità dei perni di guida. Un disallineamento può provocare scintille, usura prematura e danni ai canali di raffreddamento.
• Pulizia del canale di raffreddamento: Le incrostazioni e i detriti riducono l'efficienza del trasferimento di calore. Il lavaggio con un decalcificante delicato previene il surriscaldamento e la deriva dei tempi di ciclo.
• Manutenzione preventiva: Rispettate gli intervalli di manutenzione approvati dall'HSE per i tubi idraulici, gli interblocchi di sicurezza e i punti di lubrificazione. Registri di manutenzione ben documentati supportano la tracciabilità e riducono al minimo i tempi di fermo non programmati.

Individuando precocemente i problemi minori, si preserva la qualità dei pezzi e si protegge l'investimento in utensili per ogni ulteriore colpo.

Considerazioni su costi e tempi di realizzazione

L'attrezzaggio degli stampi rappresenta il maggiore esborso di capitale in un progetto di stampaggio a iniezione. I tempi di consegna tipici sono 20-38 settimanea seconda della complessità e della disponibilità dei materiali. Una ripartizione approssimativa dei costi potrebbe essere la seguente:

• Progettazione e ingegneria: 10-15 %
• Lavorazione CNC: 40-50 %
• Operazioni di elettroerosione: 10-20 %
• Lucidatura e testurizzazione: 5-10 %
• Montaggio, prove e revisioni: 15-20 %

Le revisioni o le cavità aggiuntive aggiungono tempo e costi, per cui la finalizzazione del progetto del pezzo prima dell'ordine degli utensili può produrre risparmi significativi. Piattaforme digitali come MakerVerse snelliscono questo processo grazie all'analisi DFM guidata dall'intelligenza artificiale, alle simulazioni rapide del flusso dello stampo e all'accesso a produttori di utensili globali, contribuendo a comprimere i tempi. tempi di consegna e costi. Per vedere quanto velocemente si può passare dal caricamento del CAD alla stima dello stampo, visitate la homepage di MakerVerse.

Sicurezza e conformità nello stampaggio a iniezione

Lo stampaggio a iniezione coinvolge sistemi ad alta pressione, barili caldi e componenti in movimento, condizioni che richiedono misure di sicurezza rigorose e una stretta osservanza delle normative. Garantire un ambiente di lavoro sicuro non solo protegge il personale, ma mantiene anche i tempi di produzione e la durata delle attrezzature. Le seguenti best practice riguardano le protezioni delle macchine, i protocolli operativi, le routine di manutenzione e la gestione del rumore per mantenere le operazioni di stampaggio conformi e senza incidenti.

Protezioni e interblocchi delle macchine

Ogni pressa a iniezione deve essere dotata di protezioni fisiche che impediscano l'accesso ai punti di contatto, alle viti rotanti e alle superfici calde. Gli interblocchi di sicurezza sulle porte di protezione devono interrompere immediatamente l'alimentazione o arrestare il movimento se vengono aperti durante un ciclo. I pulsanti di arresto di emergenza, posizionati a portata di mano intorno alla macchina, consentono agli operatori di portare il sistema in uno stato di sicurezza in un istante.

Anche i dispositivi di protezione individuale (DPI) sono fondamentali. Gli operatori devono indossare guanti resistenti al calore, occhiali di sicurezza con schermi laterali e calzature protettive. Le maniche lunghe e gli indumenti ignifughi riducono al minimo il rischio di ustioni dovute al polimero fuso o alle superfici calde degli utensili. Controlli regolari dell'integrità delle protezioni e della funzionalità degli interblocchi aiutano a individuare l'usura o la manomissione prima che si verifichino incidenti.

Funzionamento e formazione sicuri

Un personale ben addestrato è la prima linea di difesa contro gli incidenti. Programmi di formazione completi devono riguardare le procedure di avvio e arresto delle macchine, la manipolazione sicura dei materiali e le esercitazioni di risposta alle emergenze. Le procedure operative standard (SOP) devono essere documentate, facilmente accessibili e aggiornate ogni volta che i parametri di processo o le apparecchiature cambiano.

I nuovi operatori traggono vantaggio dall'affiancamento a colleghi esperti e dalla simulazione di esercizi di individuazione dei guasti. I corsi di aggiornamento periodici rafforzano le abitudini di sicurezza, come non aggirare mai le protezioni o usare le mani per rimuovere i pezzi inceppati. L'inclusione di valutazioni dei rischi in ogni ciclo di formazione assicura che i team siano sempre consapevoli dei pericoli specifici di ogni linea di stampaggio.

Protocolli di manutenzione e ispezione

La manutenzione di routine previene sia i problemi di qualità che i problemi di sicurezza. Le ispezioni programmate devono verificare che i tubi idraulici non presentino perdite, che i riscaldatori funzionino correttamente e che i pannelli di controllo non presentino cablaggi difettosi. Le linee e i filtri del refrigerante devono essere puliti regolarmente per evitare ostruzioni che possono causare surriscaldamento o aumento dei tempi di ciclo.

Un registro di manutenzione documentato è indispensabile per la conformità. La registrazione delle date delle ispezioni, dei risultati e delle azioni correttive supporta la tracciabilità nel caso in cui le autorità di regolamentazione richiedano la prova della dovuta diligenza. Se possibile, integrare allarmi basati su sensori che avvisino i supervisori di cali di pressione o escursioni di temperatura, consentendo un intervento immediato.

Controllo del rumore e sicurezza sul lavoro

L'idraulica ad alta pressione e gli azionamenti meccanici possono spingere i livelli di rumore oltre la soglia di sicurezza. Eseguite una valutazione del rumore intorno a ogni macchina, possibilmente con un ingegnere acustico qualificato, e installate involucri o barriere fonoassorbenti dove necessario. Anche i supporti antivibranti aiutano a ridurre il rumore trasmesso dalla struttura.

Fornire protezioni auricolari adeguate alle esposizioni in decibel misurate e imporne l'uso nelle zone designate. Una segnaletica chiara e segnali di allarme sonoro devono indicare il superamento dei limiti di rumore. Gestendo in modo proattivo il rumore e la manutenzione generale, ad esempio mantenendo i corridoi liberi e i liquidi contenuti, si favorisce un ambiente più sicuro e confortevole per tutti i lavoratori.
